[IOT] 3.oneM2M Architecture Model

안녕하세요 IT뽀로로 입니다.



오늘은 oneM2M 아키텍쳐 모델에 대하여 알아보도록 하겠습니다.



이 내용은 표준 문서와 기술서를 참고하고 번역하여 작성하였습니다.



기술서의 내용은 빨간 글씨로 작성했습니다.





#oneM2M Architecture Model



oneM2M 워킹 그룹 WG2에서는 oneM2M의 네트워크 아키텍처와 아키텍처를 구성하는 엔티티(Entity) 및 공통 서비스 기능(CSF)과 이를 제공하기 위한 공통 서비스 계층에서의 레퍼런스 포인트(Reference Point)를 정의함





#General Concepts



depicts the oneM2M Layered Model for supporting end-to-end (E2E) M2M Services. This layered model comprises three layers: Application Layer, Common Services Layer and the underlying Network Services Layer.

종단간 M2M 서비스를 지원하기 위한 oneM2M 계층 모델은 그림과 같다.

이 계층화된 모델은 응용 프로그램 계층, 공통 서비스 계층, 네트워크 서비스 계층 세가지 계층으로 구성된다.





#Architecture Reference Model

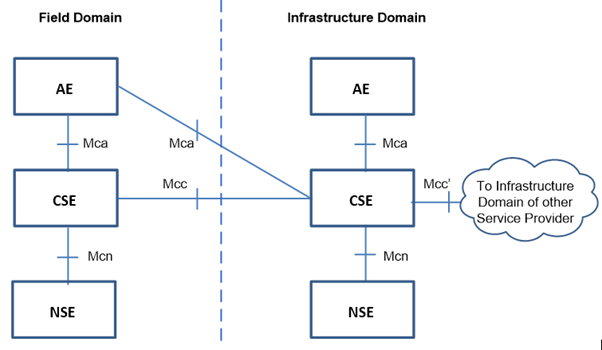

다음 그림은 oneM2M의 기능 아키텍처를 보여줍니다.





위의 General Concepts를 참고하여 만들어진 기능 아키텍처입니다.



각각의 계층별 기능을 설명하겠습니다.



Application Entity (AE) :

Application Entity is an entity in the application layer that implements an M2M application service logic. Each application service logic can be resident in a number of M2M nodes and/or more than once on a single M2M node. Each execution instance of an application service logic is termed an "Application Entity" (AE) and is identified with a unique AE-ID (see clause 7.1.2). Examples of the AEs include an instance of a fleet tracking application, a remote blood sugar monitoring application, a power metering application, or a controlling application.

어플리케이션 엔티티는 End-to-End 사물인터넷 솔루션을 위한 어플리케이션 로직을 제공하고, 고유한 AE-ID로 식별된다. 예를 들면, 화물 추적, 원격 모니터링, 원격 검침 및 제어 등





Common Service Entity (CSE) :

A Common Services Entity represents an instantiation of a set of "common service functions" of the M2M environments. Such service functions are exposed to other entities through the Mca and Mcc reference points. Reference point Mcn is used for accessing underlying Network Service Entities. Each Common Service Entity is identified with a unique CSE-ID.

공통 서비스 엔티티는 사물 인터넷의 다양한 어플리케이션 엔티티들이 공통적으로 사용할 수 있는 기능들로 이루어진다. 이러한 기능들은 Mca 및 Mcc Reference point를 통해서 다른 엔티티들에게 노출된다. Mcn Reference Point는 네트워크 서비스 엔티티에 접근하는데 사용된다. 각각의 공통 서비스 엔티티는 고유한 CSE-ID로 식별된다.



Network Service Entity(NSE) :

A Network Services Entity provides services from the underlying network to the CSEs. Examples of such services include device management, location services and device triggering. No particular organization of the NSEs is assumed.

네트워크 서비스 엔티티는 공통 서비스 엔티티에 네트워크 서비스를 제공한다. 이러한 서비스 예로는 장치 관리, 위치 서비스 및 장치 트리거링 등이 있다.



#Reference Point



Reference Point는 여러 종류의 인터페이스를 가지며 이 Reference Point는 CSE가 제공합니다.





Mca (M2M Communication with AE) Reference Point :

Communication flows between an Application Entity (AE) and a Common Services Entity (CSE) cross the Mca reference point. These flows enable the AE to use the services supported by the CSE, and for the CSE to communicate with the AE

Mca Reference Point는 AE와 CSE 사이의 통신 흐름에 사용된다.

통신 흐름은 AE가 CSE가 지원하는 기능 서비스를 사용하고 CSE가 AE와 통신할 수 있게 한다.



Mcc (M2M Communication With CSE) Reference Point :

Communication flows between two Common Services Entities (CSEs) cross the Mcc reference point. These flows enable a CSE to use the services supported by another CSE.

Mcc Reference Point는 CSE와 CSE간의 통신 흐름에 사용된다.

이러한 통신 흐름은 CSE가 다른 CSE에서 지원하는 서비스를 사용할 수 있게 해준다.



Mcn (M2M Communication With NSE) Reference Point :

Communication flows between a Common Services Entity (CSE) and the Network Services Entity (NSE) cross the Mcn reference point. These flows enable a CSE to use the supported services (other than transport and connectivity services) provided by the NSE.

Mcn Reference Point는 CSE와 NSEO 간의 통신 흐름에 사용된다. 이러한 통신 흐름은 CSE가 NSE에서 제공하는 지원되는 서비스(전송 및 연결 서비스 말고도 여러 기능)를 사용 할 수 있다.



Mcc’ (M2M Communication With CSE of Different M2M Service Provider) Reference Point :

Communication flows between two Common Services Entities (CSEs) in Infrastructure Nodes (IN) that are oneM2M compliant and that resides in different M2M SP domains cross the Mcc' reference point. These flows enable a CSE of an IN residing in the Infrastructure Domain of an M2M Service Provider to communicate with a CSE of another IN residing in the Infrastructure Domain of another M2M Service Provider to use its supported services, and vice versa. Mcc' extends the reachability of services offered over the Mcc reference point, or a subset thereof. The trigger for these communication flows may be initiated elsewhere in the oneM2M network.

Mcc’ Reference Point는 oneM2M을 준수하고 서로 다른 Infrastructure Domain에 상주하는 CSE 사이의 통신 흐름에 사용된다. 이러한 흐름은 M2M 서비스 공급자의 Infrastructure Domain에 상주하는 IN-CSE는 다른 M2M 서비스 공급자의 Infrastructure Domain에 상주하는 IN-CSE와 통신하여 해당 서비스를 사용할 수 있다.





다음 시간에는 위 내용들을 통해 oneM2M의 전체적인 구조를 알아 봅시다.



Reference. IoT 오픈 플랫폼 기반 제품서비스 개발을 위한 IoT와 oneM2M의 이해 ,

              TS-0001-Functional_Architecture-V3_16_0
